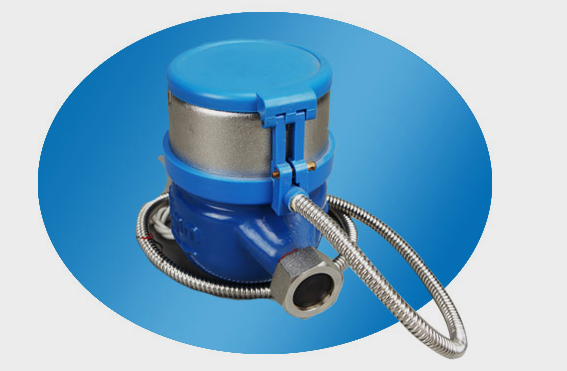

光电直读水表
发布时间：2016/4/14 8:11:44点击量：965次来源：泰安聚成电子科技有限公司
以传统的机械表为计量基础，采用水表字轮光电透射 编码技术，使读数更直接，更准确。管理部门可利用远传抄表方式直接读取表头信息，代替人工抄表，更方便，更快捷。
功能特点：
读数准确：直读、无时滞，无记忆，零误差。
抄表简便：有多种抄表方式，可实现全自动或半自动抄表。
抗干扰能力强：具有多种抗干扰功能，对强光、强磁、气泡等干扰都能有效屏蔽，确保读数准确。
调试简单：自带电子ID码，上电调试时具备自动录入功能，系统达到“0”调试级别。
容错能力强：采用优秀的冗余补偿算法，在电路出现非致命性故障时，依旧保证读数准确。
自动记忆码轮位置，无须初始化。
采用M-BUS通信接口，通信距离远。
日常工作无须供电，使用寿命长（适用于DN15～25智能水表）。
技术规格：
|
型号 |
公称口径 |
最大流量 |
常用流量 |
最小流量 |
表接口尺寸 |
表接管尺寸 |
表体 宽度×高度 |
|||
|
DN(mm) |
qs（m3/h） |
qp（m3/h） |
qi（m3/h） |
无接管长度 |
接口螺纹 |
带接管长度 |
螺纹有效长度 |
接管螺纹 |
||
|
L(mm) |
D |
L1(mm) |
L2(mm) |
D1 |
W×H(mm0 |
|||||
|
DN15 |
15 |
3.125 |
2.5 |
0.03 |
165 |
G3/4B |
260 |
14 |
R1/2 |
90×120 |
|
DN20 |
20 |
5.0 |
4 |
0.05 |
194 |
G1B |
300 |
16 |
R3/4 |
90×120 |
|
DN25 |
25 |
7.875 |
6.3 |
0.08 |
230 |
G11/4B |
350 |
18 |
R1 |
90×120 |
|
最大读数 |
9999 |
|||||||||
|
准确度等级 |
2.0级 采用标准：冷水JJG162-2009 |
|||||||||
|
压力损失 |
＜25kpa/qp |
|||||||||
|
最大工作压力 |
1.6MPa |
|||||||||
|
水介质温度 |
0-30℃ |
|||||||||
|
环境湿度 |
（0-99）%RH |
|||||||||
|
总线类型 |
MBUS总线，两线无极性 |
|||||||||
|
供电方式 |
MBUS总线供电，静态时不供电 |
|||||||||
|
总线电压 |
20.5-28.5V（最高耐压：36V） |
|||||||||
